CARA MENAMBAH KAPASITAS POWER BANK

Asalamualaikum sobat elektro
         Lama sekali tidak posting nih , lagi sibuk semester awal seoal.nya hehehe. Oke kali ini saya akan sharing tentang cara menambah kapasitas power bank. Di pasaran banyak powerbank bertuliskan 22.000 mAh dan saat di buka ternyata isinya litium 3 x litium 2200mAh dipasang paralel hahahaha .
         Pada kesempatan kali ini saya akan menunjukkan cara menambah kapasitas.nya dengan harga murah. Ga 70.000 anda bisa dapat powerbank berkapasitas real 15400mAh, Wawwwww. Untuk mempermudah anda dalam pembuatan.nya saya sertakan gambar di setiap step pembuatan.nya , langsung saja cuss.............

Pertama siapin bahan.nya .

1. power bank , murahan juga ga masalah hehe

2. batre laptop kas

3. kaleng atau sembarang , ini untuk wadah

powerbank nya nanti

Kedua bongkar power.nya. Ternyata isinya battery litium dan modul dc step-up 3 to 5 v.

Ketiga kita ke wadah barunya. Potong wadah sesuai ukuran batre dan di beri ruang sedikit diatasnya untuk wadah peletakan modul

Ketiga kita lubangi tutup wadah seukuran dengan usb pada modul.

Keempat kita rekatkan usb pada modul ke tutup wadah dan kita solder. Sebaiknya wadah powerbank dari besi agar musah dalam merekatkan usb ini. Jika tidah maka akan sering lepas usb.nya karena dalam pengecas.an hp kita menekan modul ini , jika tidak kuat dalam pemasangan.nya maka modul akan mudah lepas.

Kelima kita bongkar batre laptop tadi dan kita ambil hanya yang masih bagus. Langkah berikutnya kita satukan batre menyerupai bentuk dari wadah. Untuk batre laptop bekas biasanya dapat dibeli dengan harga 25 ribu rupiah. Pintar-pintar nawarr saja hehe.

Keenam kita sambungkan perbatre paralel karena kita ingin menambah kapasitas.nya. Setelah kita pasang paralel kita rekatkan dengan selotip sampai benar-benar kuat rekatan.nya.

Ketujuh kita beri ganjal per ruang yang kosong agar perbagian power bank tidak goyang . Disini saya menggunakan kardus dan busa sebagai pengganjal.nya,

Jeng-Jeng.......

Jadilah powerbank berkapasitas 17600mAh (8x2200mAh)

Sekarang kita test kinerjanya, Waktu pengecas.an powerbank cukup memakan emosi hehehe , jika untuk 1 batre memerlukan waktu semalam pengecas.an , Laa ini 8 batre bosss , butuh waktu 4 hari 4 malem untuk mengisi.nya sampai full. Sarran saya jangan ditungguin waktu pengisisan powerbank hehehe. Oh iya lamanya pengecasan dipengaruhi dari kualitas modul dan juga adaptor pengisian daya nya. Sekarang kita coba untuk pengecasan hp

Berhasil di hp bersistem oprasi java, Coba yang Android ah hehe

Ternyata juga berhasil hehehe

Oke cukup sekian dulu postingan kali ini gan. Tungguin postingan ane lain.nya ya sob hehehe

Thank You. . .

CARA MEMBUAT STOP LAMP LED MURAH

Asalamualaikum sedulur , salam sejahtera untuk kita semua

Pada kesempatan ini saya akan share cara bikin stop lamp motor jadi LED , singkat cerita begini

Ini motor saya sudah 6 tahun umurnya sejak saya beli 2008 tahun silam , motor saya ini tipe c100 atau lebih tapatnya Honda Revo 100 cc. Waktu jaman lulusan smk motor ini sulit di starter menggunkan double starter , lalu saya tanya ke bengkel dan ternaya akinya soak , untungnya pengapiannya masih ac jadi akinya gak berpengaruh di nyala mesin. Lalu waktu mau ganti aki cari tahu dulu penyebab pendeknya umur aki. Ternyata lampu rem sangat berpengaruh karena saya hidup di kota perkotaan kecil yang tipe jalannya naik turun otomatis sering rem rem dan rem. Di tahun 2014 ini motor tipe pengkabutan bahan bakar radiator mulai digantikan dengan pengkabutan injeksi dan mulai banyak kendaraan injeksi berstop lamp led sebut saja r15 , r25 , new supra x 125. Dari situ saya mulai tertarik mengganti stoplam revo saya dengan led tapi jika cuman nyala redup dan terang saya rasa kurang. Pas lihat honda jazz pake lampu stoplamp segitiga kedip-kedip itu saya tertarik sekali. Saya coba tanya harganya di toko variasi motor ehhhhhhh harganya 65 rebu waduhhhh uang segitu buat anak kos berat bangettttt hehehehe dan mulailah ambil solder dan beli komponen,  berikut komponen yang diperlukan

1. PCB lubang ic
2. Alumunium foil
3. ic 555
4. Resistor 10k , 22k , 1k ( khusus resistor 1k sebanyak 6 )
5. Kapasitor 2200uf 25 v
6. TIP31
7. LED secukupnya

Untuk rangkaiannya sebagai berikut:

LANGKAH-LANGKAH

Pertama kita buka dulu mika menutup stoplam. Pada proses pembuatan lampu stoplamp ini tidak mengubah apa apa dari dudukan lampu jadi part lampu belakang motor tetap utuh dan dapat diaplikasikan di semua motor.

mika sudah terbuka

Kedua bentuk pcb lubang menyerupai bentuk dari dalaman stop lam motor. Usahakan yang rapi agar bokong si motor tambah seksi hehehe. Kebetulan pada revo 100 ada dudukan mur untuk mengunci mika merah karena ada 2 mikanya. Dudukan ini dapat dijadikan dudukan pcb yang nantinya akan dipasangi dengan LED.

bentuk pcb pada stoplamp revo 100

Ketiga bungkus dan lem lapisan pcb lubang yang tidak ada tembaganya dengan alumunium foil, kalau saya menggunakan bungkus jajanan yang ada mikanya itu hehehe. Tujuannya adalah untuk memantulkan cahaya dan juga untuk menambah rapi rangkaian LED nya. Gak lucu kan motor keren stoplamp nya kelihatan pcb lubang tempat dudukan LED hehehe.

proses pelapisan dengan alumunium foil

Keempat kita beli bohlam stoplam motor yang murahan saja, karena yang dibutuhkan hanya dudukan bohlamnya saja. Bohlam dipecahkan dan diambil 3 jalur yaitu jalur rem, jalur lampu, dan jalur ground.

bohlam dipeckan

penjumperan 3 kabel

Kelima susun led dan rangkaian led nya sesuai keinginan anda. Kalau untuk si revo saya susun 3 baris led dan untuk yang lampu saya gunakan baris ke 2 redup dan untuk rem ke 3 baris nyala terang kedip-kedip. Tujuan dari kedip-kedip ini adalah jika hujan dan rem mendadak rider dibelakang kita langsung tau sinyal rem dari kita atau bisa disebut lebih safety.

susunan led tampak atas

susunan led tampak bawah

Oh iya hampir lupa , resisitor pada baris ke 2 untuk lampu itu bertuliskan 200 ohm dan saya tidak menuliskannya do daftar komponen. Resistor 200 ohm itu dibuat dengan memparalel 5 resistor 1k karena jika hanya menggunakan resistor 200 ohm maka resistornya akan sangat panas.

Oke mari kita coba , jrenggggggggg

nyala lampu

Wuih seksi nih bokong si revo , kesannya elegan , welehhh hahahaha

nyala rem

Wahhhh keren nih , malah seperti stoplamp r15 yang 3 baris hehehehe,  terang dan kedip-kedip , yang perlu diingat pada rangkaian harus ada kapasitor minimal 1000uf karena pada waktu mesin hidup otomatis tegangan aki akan meningkat dengan tidak rata karena ada pengisisan aki dari spull, jadi jika tidak diberi kapasitor rangkaian LED nya tidak berkedip kedip.

Oke sekian dulu dari saya jangan bosan hidup di elektro karena segala sesuatu sekarang berhubungan dengan elektro hehehe

*Update*

LED dipasang untuk old vixion

LED dipasang untuk new vixion posisi mesin nyala (aho)

Nyala LED saat rem (kedip-kedip)

CARA MEMBUAT LAMPU HEMAT ENERGI LED 3 WATT

Asalamualaikum kawan elektro , sudah lama sekali tidak posting karena kesibukan Ujian Nasional. Masih ada banyak lagi yang ingin saya share ke kawan-kawan tetapi berhubung quota internet kadang tidak bersahabat hehehehe maka saya akan share sedikit demi sedikit. Oke sudah cukup basa-basinya langsung saja kita mulai .

Kali ini kita akan membuat lampu hemat energi 3 watt yang menggunakan HPL ( high power led ) luxeon 3 watt. Bahan-bahan yang harus disiapkan adalah
1. HPL luxeon 3 watt
2. Heatsink chipset pada motherboard
3. Charger hp bekas ( charger hp apa saja yang penting masih hidup )
4. Lampu cfl mati ( lampu neon jari )
5. Lem

Bahan-bahan yang kita gunakan termasuk mudah di dapatkan di pasaran hanya saja untuk HPL 3 watt mungkin sedikit sulit ditemui di daerah-daerah tertentu. Oke langsung saja kita mulai langkah-langkahnya

1. Bongkar charger hp yang masih berfungsi dari wadahnya , karena LED yang kita gunakan adalah 3 watt maka charger hp sudah mampu untuk menghidupkan LED secara power full . Output dari charger hp rata-rata adalah 5v 500mAh , jika di kalikan maka outpur charger tersebut adalah 2,5 watt. Disini saya menggunaka charger hp S*MSUNG yang kecil agar bisa dimasukkan ke wadah lampu neon jari.

2. Kita rekatkan HPL pada heatsink menggunakan lem. Jika membeli HPL usahakan yang sudah terpasang heatsink bintang agar pemasangan.nya mudah. Heatsink ini berfungsi melepaskan panas dengan cepat agar LED dapat tahan lama.

3. Posisikan rangkaian charger hp di dalam wadah lampu neon jari serapi mungkin dan rekatkan dengan lem , jangan lupa solder dahulu input 220v ke conector lampu neon dan 5v pada kabel yang nantinya untuk menyambungkan ke HPL.

4. Solder kabel keluaran rangkaian charger 5v ke HPL yang sudah merekat pada heatsink. Karena HPL tegangan normalnya adalah 3.2v ada baiknya kita memberi resistor antara 5 sampai 50 ohm , tetapi jika tidak diberi resistor sebenarnya juga bisa mengingat output yang dihasilkan dari charger hp hanya 2,5 watt

5. Rekatkan HPL pada wadah neon jari tadi dengan lem .

rangkaian charger hp

Lampu hemat energi 3 watt

tampak depan

test pada ruangan 3x3 meter

Maaf kalau ruangannya berantakan hehehehe. Pada waktu melakukan test terlihat nyala lampu cukup menyilaukan mata , ini dikarenakan luas sector sumber cahaya yang amat kecil dari LED yang mengeluarkan cahaya dalam jumlah yang besar . Jika saya bandingkan cahaya yang dihasilkan sama dengan lampu neon jari 20 watt abal-abal, mengingat Led ini hanya 3 watt saya kira cukup memuaskan . Karena HPL juga menghasilkan panas yang luar biasa maka di langkah sebelumnya kita sudah mempersiapkan hetsink sebagai pendingan . Setelah satu jam menyala saya coba sentuh heatsinknya dan panasnya cukup untuk membuat teh hanyat satu cangkir mungkin hehehehe.  Oke cukup sekian percobaan kita untuk kali ini , tetap semangat menjalankan ibadah puasa , Wasalamualaikum .

MODIFIKASI SENTER LED

Asalamualaikum sobat
Kali ini saya akan sharing tentang modifikasi senter led. Hampir semua senter led dapat dimodifikasi sedemikian rupa tergantung dari selera sobat. Oke langsung saja .

1. Siapkan bahan untuk modif yaitu LED cree 3 watt model biasa , bstre laptop seri 18650 , port male usb

2. Buka Cassing dari senter
3. Akan sobat lihat batre kotak hitam 5 v, ganti saja dengan batre 18650 , di sini saya menggunakan 3 buah        batre 18650 dengan total kapasitas 6600 mAh.
4. Buatlah rangkaian seperti berikut

5. Penampakan led cree 3 watt dengan led cree 1 watt

kiri 3 watt kanan 1 watt

Pemasangan telah 80 %

6. Setelah selesai coba dilakukan charging terlebih dahulu , lumayan lama proses chargernya , dengan adaptor charger hp sederhana yaitu 5 volt 500 mAh membutuhkan waktu hampir 16 jam hehehe.

Ini adalah test sederhana pada waktu malam hari , lumayan terang untuk menembak jarak 100 meter lebih dengan waktu stand by semalaman penuh . Karena power led 3 watt panas yang ditimbulkan cukup mengerikan , jika sobat menggunakan reflektor plastik disarankan untuk membatasi pemakaian led utama karena dikawatirkan akan merusak reflektor akibat panas berlebihan. Sekian dan tetap semangat .

MANTAB

JARAK TEMBAK 100 METER LEBIH

CARA MEMBUAT POWERBANK DARI BATRE HP BEKAS

Asalamualaikum bro , sis

Kali ini saya akan share sedikit tentang cara membuat powerbank. Pada umumnya powerbank dipasaran menggunakan ic penaik tegangan yang mampu menarik arus batre hingga 1 ampere, sehingga batre litium 3,7 v dinaikkan menjadi 5v 1ampere yang akan membuat batre menjadi panas. Tujuan dari penaikan tegangan tersebut adalah untuk mempermudahkan dalam proses charging yang menggunakan tegangan 5v dengan interface usb , oke tak usah panjang lebar kita langsung ke pembuatan.nya .

1. Sediakan dahulu batre hp bekas yang sudah drop lah , kembung lah , ataupun yang sudah tidak kompetibel lagi dengan hp sekarang

untuk yang satu ini saya menggunakan rangkaian batre semi paralel, yaitu jika pada keadaan off maka batre akan terhubung paralel yang bisa dicharge dengan usb , dan pada waktu on akan menjadikan seril sehingga mengeluarkan tegangan 7,4 v yang nantinya kita akan regulasikan ke tegangan 5v dengan arus 1,5 ampere

2. Rangkaian.nya kita gunakan yang seperti dibawah ini

Kali ini saya menggunakan 4 buat batre bekas batre N---A BL-5C yang sudah kembung tetapi masih sehat , 2 buah batre saya paralel dan langsung masuk saklar , anda dapat mengunakan 2 buah batre , 4 buah , 6 buar , 8 buah , ataupun 10 buah . yang penting batre masih bisa mengeluarkan tegangan 3,7 sampai 4,2 v , jika batre tidak mengeluarkan tegangan coba dahulu dengan mengecharge.nya langsung menggunakan charger , tetapi charger yang digunakan charger yang berintikan trafo ferid ( charger yang menggunakan usb dan ringan ) . untuk mengecharge.nya saya menguunakan conector audio 3,5 mm yang ujungnya dihubungkan ke usb . untuk keluaran.nya saya menggunakan usb female . Pada waktu kita memasangkan keluaran 5v berupa usb jangan lupa unutuk mengkopel atau menyambung antara data- dengan data+ usb , ( pada usb ada 4 pin , pin 1 vcc 5v , pin 2 data- , pin 3 data+, pin 4 GDN ). Tujuan dari pengkopelan tersebut adalah untuk memberikan signal kepada hp bahwa tegangan yang dikeluarkan adalah tegangan charge.

Rangkaian 78l05

Rangkaian gelombang pulsa ic 555 dan TIP41 , arus total 2 ampere

Jangan lupa untuk mengisolasi bagian batre untuk keperluan kemanan

3. Waktunya pengetesan, ini adalah waktu yang sangat menegangkan unuk saya , hehe , langsung saja kita test.

Pengetesan dengan hp china SUKSES

Pengetesan dengan BlackBerry SUKSES POLLLL

Pada device blackberry merupakan suatu device yang dirancang sebagai smartphone , seperti kebanyakan smartphone lain , smartphone dapat mendeteksi tegangan charge dan dapat mematikan proses charger saat batre sudah penuh , dan dalam pembuktian ini , tegangan dari power bank tadi dapat dikenali oleh smartphone.

Oke selamat bereksperimen dan TETAP SEMANGAT .

MEMBUAT PEMANCAR RADIO FM

Jika kita membuat oscillator menggunakan fm tuner panti didapat suara input yang pelan dan kurang memuaskan . Pada postingan kali ini saya ingin membagikan ilmu sedikit tentang membuat pemancar radio sederhana yang dapat diharapkan kualitasnya . Berikut skemanya

Dengan skema di atas kita dapat membuat pemancar radio yang memuaskan berikut caranya:

1. Anda bongkar rangkaian fm tuner dan tabung induktor.nya
2. Lalu anda buat rangkaian seperti di atas
3. Lalu sambungkan induktor yang paling kanan dari tabung tuner,nya ( dilihat dari atas dan pemilih frekuensinya menghadap ke arah kita)
4. Berikan batre 9 v pada rangkaian tersebut

Dengan demikian kita mendapatkan harapan lebih besar dalam keberhasilan pembuatan pemancar radio sederhana ini . Keuntunaggn dari pembuatan pemancar sederhana ini adalah

1. Jarak jangkauan pemancar panjang ( dengan antena 20 cm dapat memancarkan 50 m , lebih panjang antenanya maka lebih jauh jangkauanya )
2. mic yang sangat sensitif ( jika anda mendengarkan lewat hp di headset dan dengan volume penuh suara orang pada jarak 10 meter dari mic saja kedengaran sangat keras , ini lebih baik dari fm tuner didorong dengan lm358)
3. Frekuensi yang dapat di atus sangat lebar ( karena induktor fm tuner adalah variabel jadi kita dapat mengatur frekuensi yang dihasilkan dengan sesuukanya , dan ini sangat lebar , antara 50 mhz sampai 120 mhz , kita dapat ngebrik dengan rangkaian ini)

Dengan induktor yang digunakan pada rangkaian ini variable jadi lebih besar kesempatan anda dalam keberhasilan pembuatanya. Oke demikian posting saya kali ini , semoga bermanfaat .

MEMBUAT PENYADAP RADIO FM 1 TRANSISTOR

Pada kesempatan ini saya akan share sedikit tentang pembuatan fm transmitter . Sudah 3 tahun saya mencoba membuat fm transmitter tetapi tidak pernah berhasil , dan baru-baru ini saya akhirnya berhasil membuatnya. Fm transmitter yang saya buat ini saya jadikan penyadap suara , dikarenakan jarak pancarannya lebih dari 50 meter , jarak tangkap suaranya kurang lebih 10 meter , dan sangat sensitive , contoh saja suara laler , suara jam tangan , dan suara angin terdengar jelas lewat radio . berikut gambar fm transmitter kebanggan saya .

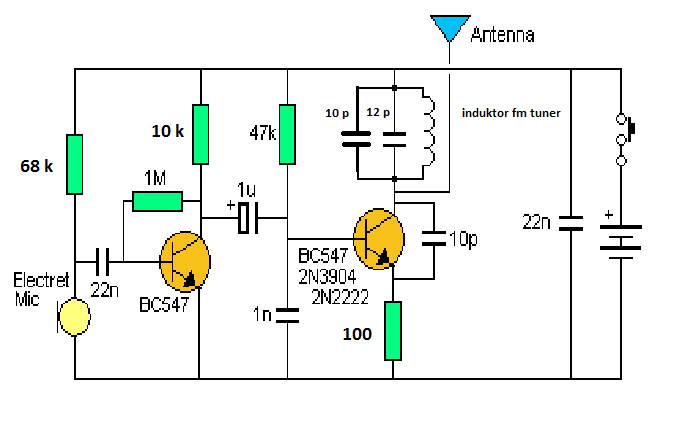

Jika anda berminat membuat fm transmitter 1 transistor tersebut , ini gambar rangkaiannya.

Pada rangkaian di atas ada 2 bagian fm transmitter , yaitu penguat mic serta buffer ,dan oscillator . jika anda sudah membuatnya tetapi belum berhasil , saya kira anda salah dalam bagian oscillatornya , karena menurut saya 90 % keberhasilan pembuatan fm transmitter ditentukan dari bagian oscillatornya , jadi anda harus memasang komponen yang sama “PLEK” dengan gambar tersebut , dan yang sulit adalah pembuatan induktornya , jika inductor melebar sedikit saja , bisa jadi oscillator berbeda 1 mhz , tapi jangan kawatir jika bedanya masih bisa di tangkap oleh radio receiver , maka masih berhasil .dan untuk penambahan jangkauan pancarnya bisa di tambahkan antena berupa kabel sepanjang mungkin dan tunggal , serta anda dapat mengganti transistornya dengan 2n2222 atau mps2222 karena transistor tersebut memiliki karakteristik frekuensi dan hfe yang lebih baik. Oke sekian dulu , jika ada pertanyaan silahkan ditanyakan , insaallah saya jawab sabisa saya.
